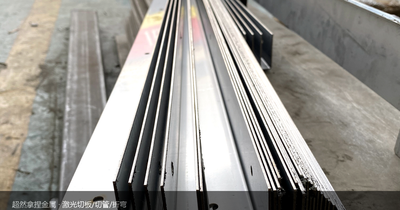

食品机械机架装导轨老发别扭，先查折弯差的那半度

切割、折弯、焊接各自都合格，装到一起导轨面为什么高高低低

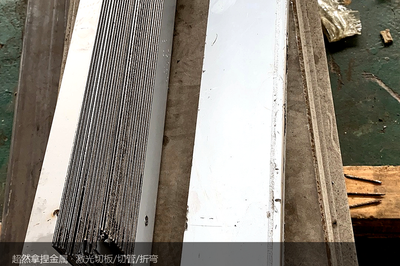

超然拿捏 · 食品机械加工：机架焊后平尺检平面，装导轨前先定基准

一家食品设备厂的朋友最近很头疼：机架图纸尺寸全对，每件送来量也都合格，可导轨装上去就是不顺，垫片垫了一层又一层。食品机械加工里，机架好不好用，不看单件尺寸，看误差最后叠到了哪——折弯那半度，往往就是起点。

一、机架的误差是叠出来的：三段账

切割段：轮廓与孔位 ±0.05mm，这一段最可控；问题一般不出在这

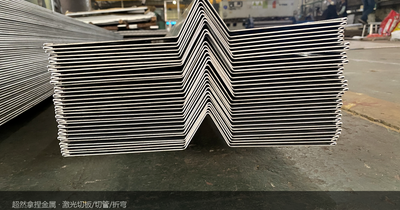

折弯段：角度公差 ±0.5° 是行业正常水平，但角度误差会随力臂放大——0.5° 折算成线值约 0.9mm/m，一条 300mm 长的折边，端部位移能到 2.6mm 上下；导轨安装面若正好压在这条折边上，导轨与轨槽的调整余量一次就被吃掉大半
焊接段：1.5~3mm 板每道角焊横向收缩 0.1~0.3mm，方框机架四边焊完，周长方向短 1mm 是量级之内的事，孔组跟着整体挪位

单看每一段都合格，叠到导轨安装面上，就是「高高低低」。导轨自己没有补偿能力，最后全靠装配工垫片硬找——找平了，应力也留在机架里了。

二、图纸端：把公差花在刀刃上

长折边别只标角度：300mm 折边差 0.5°，端部位移 2.6mm，按角度验看不出来，按线值验才管用——导轨安装边建议直接标垂直度或直线度
基准写死：孔位从哪个面起量，一套图里必须统一；A 件从外皮量、B 件从折弯内面量，各自都在公差内，装起来照样错位
导轨安装面单独提要求：平面度 1mm/m、两轨面等高差写进图纸；要求高的面留 0.5~1mm 焊后加工余量（后道铣磨由配套完成），别让螺栓硬拉找正

三、工艺端：四个动作把误差摁住

折弯首件实测角度，回弹补偿同批同值，不凭手感中途调
焊接顺序对称、分段跳焊，长立柱焊后校平，平面度控制在 1mm/m 以内；批量件反变形量首件留档、同批不换值
对角线差控制在 2mm 以内再下线——方框机架对角线一量，扭曲和挪位一次现形
首件装导轨试配：空机架验收不算数，导轨、轴承座装上去走一遍，顺了这批才算过

这三段账里，切割、折弯、焊接在我们厂内一条线完成，误差叠到哪一段、该在哪一段收，不用等件到了装配现场才发现。

四、下单说清四句，机架少返一轮工

① 装什么：导轨装在哪个面、直线导轨还是圆轨、轴承座在哪几个位置
② 要多准：那个面标平面度还是等高差，别整张图笼统写「高精度」
③ 基准在哪：孔位尺寸从哪个面起算，一套图统一
④ 后道谁做：安装面要不要留焊后加工余量，装配是你做还是我们配合试装

承接范围：设备机架/框架、料斗与清洗槽体、导轨护板、操作台面等食品机械不锈钢配套件。切割、折弯、焊接厂内一条线完成；12000W 海目星激光切板机（板厚 0.5~25mm）、广船 200T 数控折弯机；拉丝表面处理自有产线，镜面/喷砂等由配套完成。1 件起订，图纸当天报价，常规件 3~10 天交付；切割 ±0.05mm、折弯角度 ±0.5°；304/316L 材质证书随货可核。
