不锈钢钣金件焊完就翘，问题出在焊工还是出在图纸

焊接变形不是焊坏了——横向收缩、角变形、波浪变形这三个数，出图前就能压下去

超然拿捏 · 不锈钢钣金加工：切割 ±0.05mm、折弯 ±0.5°、焊接与拉丝厂内一条线完成

('有个做包装机械的老客户，年前发过一批 1.5mm 的 304 机架侧板，回来就一句：焊完不平，装上去门缝一边大一边小。照片发过来一看，长边中间拱起来大概 2~3mm。', '第一反应都是「焊得不好」。可那条焊缝其实没问题——鱼鳞纹均匀，没咬边，也没气孔。问题在热：那一圈焊缝全排在板的一侧，焊完冷却，焊缝这边缩得多、另一边缩得少，板就朝有焊缝的那面弯过去了。', '所以今天讲一件更值钱的事：不锈钢钣金件的焊接变形，能不能在出图之前就压下去。答案是能——前提是图纸别乱标、工艺别图快。')

焊完翘，其实只有三种翘法

先分清是哪种，才知道该改图纸还是改工艺：

① 横向收缩——垂直于焊缝方向整体变短。1.5~3mm 板的单道角焊缝，每道大约收 0.1~0.3mm，多层多道累加。一个方框四边焊下来，外形尺寸短 1mm 量级是常事，孔位跟着一起偏
② 角变形——焊缝两侧绕焊缝线转了一个角度，板越薄越明显。1.5mm 板单面角焊能到 3°~5°，3mm 板约 1.5°~3°，6mm 以上一般 0.5°~1°。翻边、折边处一转，两件之间就出缝
③ 波浪变形——薄板专属。大面积平板拼接受热失稳，表面起浪。经验门槛：板宽÷板厚 > 150 就要警惕（1.5mm 板自由宽度过 220mm 左右就容易起浪）

变形不是缺陷，是热输入的结果——能估、能防，但不能只指望焊完再校。

图纸端能省掉一半变形：四个改法

很多变形在画图那一刻就定了。改这几处，比焊完去校平便宜得多：

① 焊脚别超标——角焊缝焊脚取薄板厚的 0.7~1.0 倍就够。图纸上动不动写「满焊」或焊脚=板厚，热输入直接翻一倍，尺寸跟着飘；真承重件另算，我们会在报价前跟你对
② 能断续就别连续——不要求密封、不承水压的位置，改用断续角焊（段长 50~100mm、间距 100~150mm，双面交错），热输入省一半以上，机架、护罩类强度完全够；要水洗、要密封的地方仍然连续焊，这点别省
③ 焊缝对称布置——单侧拉一长条，板必朝那面弯；改成两侧对称，或把焊缝挪到截面中性轴附近，弯矩自己抵消
④ 能折的别焊——一块板折出来的结构，比三块拼焊的稳定得多。要加刚度，先想折边、压筋，最后才想加焊缝

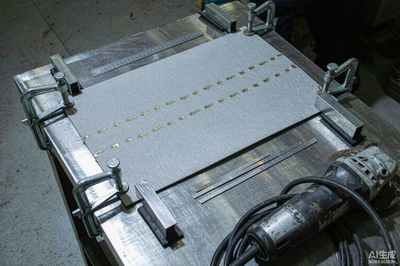

薄板长焊缝分段跳焊 + 工装刚性固定：段长 100~150mm、从中间往两头对称焊

工艺端四个动作，我们厂里怎么干

图纸定了还有救，靠的是工艺顺序，不是靠师傅手感：

① 反变形预置——按首件实测给补偿值，1m 长薄板单边角焊通常预弯 1~2mm（或反角 1°~3°）；首件数据留档，同批用同一个补偿值，不临时拍脑袋
② 刚性固定 + 工装——C 型夹、角铁、压梁把板压实在工作台上再焊；批量件做专用夹具，夹具本身也散热，能压掉一部分变形
③ 分段退焊、对称跳焊——500mm 以上的长焊缝不一次拉通，分 100~150mm 一段，从中间往两头、左右交替；层间温度压住（304 一般控制在 150℃ 以内），脉冲氩弧还能再降 20%~30% 热输入
④ 焊后处理——要装配的长边留 0.5~1mm 余量、焊完再切齐；已经翘了的用机械校平或局部热校救回来；焊缝打磨后整面拉丝，拉丝是我们厂内自己做的一道，氧化色和焊迹一次拉匀
