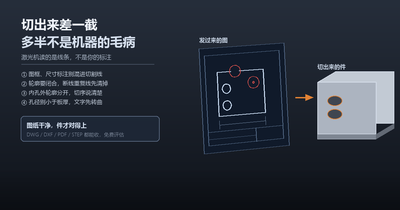

激光切件的毛病，一半不在机器上：发过来的图纸里，有 6 个细节要先说清楚

图框没删、轮廓不闭合、内孔外轮廓不分、孔比板还薄、文字没转曲、折弯件只给成品图——图纸干净，切出来的件才对得上

激光机读的是线条，不是标注：图框、断线、孔形、字体每一处含糊，都会在板子上留下一道看得见的痕迹——图纸干净，件才对得上

前阵子一位做设备外壳的客户发来一批 2.0mm 不锈钢面板的图，切完发现每块板上都多出两道莫名其妙的浅槽，位置还都一样。把 DXF 打开一看，图框标题栏的横线和一条尺寸标注线，跟切割轮廓放在了同一层——机器分不清哪条是标注、哪条是要切的，于是一视同仁地走了刀。材料没问题，设备没问题，参数也没问题，问题出在发过来那份文件本身。激光切割是一道「机器按线条走刀」的工序：它读的是几何数据，不是你画在图上的尺寸数字，也不是你脑子里那个成品。这一篇把图纸里最容易出事的六个地方讲清楚，顺带说说我们这边收到图之后会怎么处理。

为什么同一张图，有的厂切出来能装，有的厂切出来差一截

激光切割看起来是「机器的事」——功率够不够、焦点准不准、气打得对不对。但真正决定第一刀落在哪里的，是你发过来的那堆线条。

这里面有个认知差：人看图，看到的是「这是一个 300×200 的板，上面两个 10 的孔」；机器看图，看到的是「这里有一条闭合的线，那里有一段断开的线，某个位置有一根很细的线」。它不认识你的标注，也不认识你的图框。凡是你画在图上的东西，只要和切割轮廓在同一层，它就一律当成要切的线。

所以同样的设备、同样的材料，图纸干净与否，出来的活可以差一个档次。而这一层的差距，往往在开料前花十分钟就能消掉，到了板子切完才发现，就是整批重做。

行业侧其实也在往这个方向使劲。公开信息显示，已经有工业软件厂商把图纸解析、工艺策划、钣金与焊接工艺创成、工艺审查做成专门的智能体矩阵去推——连做软件的人都认为「看懂图纸」是值得单独做一个产品的活，说明这道关确实是行业的共同瓶颈，不只是哪家厂的问题。

设备能把板切透，但往哪儿下刀，是那张图说了算。

第一处：图框、标题栏、尺寸标注，别混进切割线

这是最常见、也最容易漏的一类。工程图上那些图框、标题栏、尺寸线、中心线、剖面线、技术要求文字，对人来说是说明，对套料软件来说就是一堆线。

图框与标题栏——边框线会被当成外轮廓，切出来是一张比零件大一圈的板，四边多几条废边
尺寸标注与引出线——开头那个案例里的两道浅槽就是这么来的，标注线落在板面范围内就变成实打实的刀路
剖面线 / 填充——剖面线密度高，一刀挨一刀，轻则烧糊一片，重则整块板报废
中心线与虚线——虚线在多数软件里会被拆成一串短线段，切出一排小豁口

处理办法很直接：把真正要切的轮廓单独存一份文件（或一个图层）发过来，标注另存一份用于核对尺寸。另外两件事顺手确认一下——比例必须 1:1，别按 A4 出图带比例；单位要注明（毫米还是英寸），软件默认按毫米读，发成英寸的图会整整小 25.4 倍。

第二处：轮廓不闭合、断线、重复线

套料软件识别一个零件，前提是有一条首尾相接的封闭轮廓。只要哪里断了一点——哪怕在屏幕上看起来是连着的——它就不是闭合的。

轮廓不闭合——软件要么识别不出这个区域（干脆不切），要么按开放路径走一刀，切出来缺一块或者边缘发黑
重复线——同一条边画了两遍（常见于复制粘贴之后），机器就走两遍，第二遍在已经切开的缝上二次烧熔，断面发黑、挂渣变多，厚板尤其明显
样条曲线（SPLINE）没转——部分系统读不了或拟合精度不够，圆弧变成折线、外形跑形
微小碎线——缩放时留下的一两毫米短线，机器照样当刀路走，板面多一道划痕

我们的做法是在导入前先跑一遍清理：转成多段线、合并顶点、删除重复图元、把拟合精度设够再导出。如果你那边方便，导出前选兼容性更好的 DXF 版本（老版本格式最稳，高版本的块、填充、样条容易丢失或跑形），能省掉一轮来回。

第三处：内孔和外轮廓要分开，切序要说清楚

这一处不处理，出的问题是「小件掉下去、孔位跟着偏」。

激光切割时板材是平铺在齿形工作台上的，如果一个零件的外轮廓先切完，这块料就脱离了母板，轻则翘起来撞到割嘴，重则掉进工作台缝隙，剩下的内孔就再也切不到正确位置了。所以通行做法是：

先内后外——内孔、内轮廓先切，外形留到最后，零件始终连在母板上，位置不跑
先小后大——小件先成型，避免热累积让后面的尺寸漂移
小件留微连接——在小件外轮廓上留 0.5~1.5mm 不切透的「搭边」，切完轻轻一掰就下来，避免零件掉落或翘起撞割嘴
内孔与外形分层——用不同颜色或图层区分，软件能自动分出「切穿」和「划线」（刻字、标记线不切透）

这里还有个容易混的地方：划线（打标）和切穿是两件事。有的图里用虚线表示要在板面刻的编号、装配线，如果和切穿轮廓混在一起，机器就直接切透了。发图时标一句「此层划线不切穿」，我们就不会再猜。

第四处：孔画得出来，不等于切得出来

小孔是图纸上最容易「画得出来、切不出来」的地方。激光切小孔时，热量在很小的区域里来不及散掉，孔口容易烧熔不圆、背面挂渣、上下口径不一致。经验上的做法是给孔径一个下限：

常规情况——孔径建议不小于板厚（孔径 ≥ t）
薄板（1mm 以下）——可以做到比板厚小，0.5~0.8mm 的孔在薄板上是常规活
厚板（6mm 以上）——建议取到板厚的 1.2~1.5 倍以上，孔越小锥度越明显、背面挂渣越难清
孔间距——孔挨得太近，中间那条筋会被烤变形，两孔之间的实体宽度一般也要留出余量

尖角同理。图纸上两条线相交出一个 90° 尖角很常见，但激光走到尖角处要减速换向，热量堆在这一点上，结果是尖角被烧成一个小圆头，或者角上留下过烧的痕迹。要求严格的件，图纸上给个 R（一般 0.5mm 以上就够用），或者提前说一句「尖角允许圆头」，双方都不用返工。

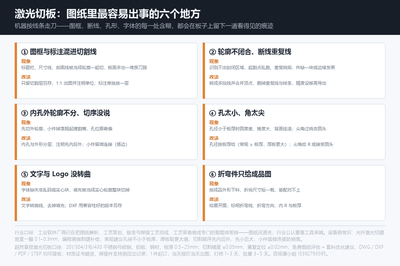

图纸里最容易出事的六个地方：图框与标注混进切割线、轮廓不闭合与断线重复线、内孔外轮廓不分与切序、孔径与尖角、文字与 Logo 未转曲、折弯件只给成品图——每一处都能在开料前十分钟改掉

±0.05mm

切割精度

0.5~25mm

可切板厚

当天

出图与报价

第五处：文字和 Logo，发之前先转曲

这一处几乎每周都能遇到。字体不是几何图形，是引用。你在自己电脑上用某个字体写了几个字，存成 DXF 发过来，我们这边没有这个字体，打开看到的就是另一回事：

字体缺失——系统拿默认字体顶替，字形变了，笔画的粗细和间距全不对
文字没转曲——部分软件直接不认，字变成一团乱码或干脆消失
填充（Hatch）被当实心——Logo 里的实心色块被当成轮廓，机器沿着它走一圈，本来该镂空的图案变成切掉一整块
描边与填充叠加——同一处既有边框又有填充，刀路走两遍，边缘烧糊

改法就一步：文字转曲线（创建轮廓）之后再导出。转完的字在别人电脑上也长一个样，机器也认得。Logo 那边，把要镂空的部分和要保留的部分画清楚——哪些是切穿的孔、哪些是保留的实体，比什么说明都管用。

第六处：折弯件只给成品图，切完就短一截

这是六处里代价最高的一处，因为问题要等折完才发现。

折弯件下料用的是展开尺寸，不是成品外形尺寸。一块板折成 90° 之后，两个外表面的长度和展开时的平板长度并不相等——差的那部分叫折弯扣除，跟板厚、内 R、折弯角度都有关系。如果图上只给了折好之后的成品尺寸，我们按成品外形下料，折完就会短那么一截，装上去缝对不齐。

所以折弯件的图请给这些：

展开图——优先给展开后的平板尺寸，最省事也最准
折弯线位置——线画在哪，刀就在哪停
折弯方向——往上折还是往下折，画个示意就行
内 R 与板厚——没有内 R 就按常规模具给，有要求的（比如要求小圆角）必须写明
孔到折弯线的距离——孔离折弯线太近，折的时候孔会被拉变形，一般要求留出足够距离

这些给不全也没关系——我们做图纸评估时会逐项确认，必要的时候反过来帮你出展开图。但提前给全，报价和排产都能快一步。

发图前的六问，我们对每份图都会过一遍

把上面六处收成一张清单，发图之前逐条对一下，基本能挡掉九成的返工：

切割层干净吗——图框、标注、剖面线有没有单独放
比例是 1:1 吗——单位写的是毫米还是英寸
轮廓闭合吗——断线、重复线、样条清理过没有
内孔和外形分开了吗——切序有没有交代，要不要留搭边
孔径和板厚匹配吗——有没有比板厚还小的孔、有没有尖角
文字转曲了吗——折弯件给的是展开图还是成品图

我们这边的流程是：收图 → 图纸评估（这六条逐条过）→ 套料优化建议 → 当天分项报价 → 首件确认 → 批量生产 → 首件全检。免费的图纸评估是默认动作，不是等你问才给。DWG / DXF / PDF / STEP 都能收，手画的草图拍张照片也行，我们照样能给你落成一版可切的图。

几个近期的例子：

某商用厨具厂商 · 304 操作台面板 200 件——原图里 LOGO 镂空部分是填充块，直接切会整块掉。评估阶段把填充改成镂空轮廓、文字统一转曲，1.5mm 薄板切割良率 98% 以上，4 小时出首件、第 3 天全部交付，切割面光滑不用二次打磨
某电梯工程公司 · 1.0mm 镜面装饰板 320 件——图纸原方案利用率只有 68%，重新套料提到 86%，单批省下不锈钢成本约 1.2 万元；同时把内孔切序改为先内后外，小件不再掉落划伤，7 天交付，现场无需二次调整
某医疗器械企业 · 316L 检测设备外壳配件——孔径最小 0.8mm、公差 ±0.05mm。按薄板口径调整穿孔参数并做割缝补偿，首件尺寸偏差 0.03mm，连续供货批次合格率 99.8%

这三个项目的改动也都发生在开料之前——图纸阶段改一笔是零成本，切完再改是重做。
