先说最要命的那条线：焊缝到底在哪

不锈钢方管、矩形管绝大多数是有缝管（焊管）：钢带先卷成圆管，把纵缝焊起来，再经定径轧成方形或矩形。所以管子上必然有一条焊缝，沿着管子的长度方向，从一头贯穿到另一头。

它通常出现在某一个面的中间位置（矩形管多在宽面中间），但具体在哪一面、离角部多远，各厂家的成型工艺不同，不能靠猜，也不能默认和上一批一样。

外观上大概三种情况，认起来不难：

• 没打磨的工业管——焊缝处有一道凸起（叫余高），手指甲横着刮过去会有明显的一下顿感，侧光看是一条亮线
• 打磨过的装饰管——表面摸上去是平的，但焊缝区的金属组织和母材不同，抛光或拉丝之后纹路走向不一样，逆光侧看是一条发雾的带子
• 有色差的——焊缝区往往略深、略黄，那层颜色是焊接高温留下的氧化色，擦不掉

还有一处容易忽略的：管内的焊筋。有些管子（尤其小口径、厚壁的）内壁那条焊筋没有去除，手伸进去能摸到一条凸起的棱。如果管子后面要穿线、穿杆、套芯棒，或者要装内衬管，这条筋会直接卡住，得提前跟管厂说清要不要做内焊缝整平。

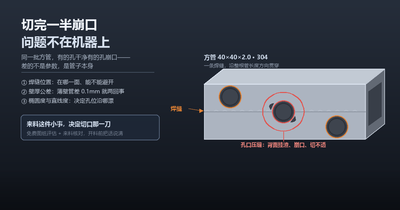

激光切到焊缝，具体会出这四种事

同样的参数，切母材干干净净，切到焊缝就出状况，原因其实很直白：焊缝那一小块地方，已经不是原来那块钢了。

• 一是背面挂渣、切口发黑。焊缝金属是母材加焊丝熔在一起重新凝固的，成分和母材不一样，熔点、黏度、表面张力都变了。同样的气压、同样的速度，熔渣就吹不干净，粘在背面形成一圈黑渣。
• 二是崩口、甚至切不透。焊缝余高让管子表面凸起来一块，切割头与工件表面的实际距离就变了，焦点偏了，能量密度跟着变；余高大的时候还有可能蹭到割嘴。
• 三是孔位沿圆周方向漂。切管靠卡盘夹持旋转来定位，管面不平、管口不圆，旋转中心和理论中心就不重合，孔在管子表面上的角度位置会偏，管子越长、一件上孔越多，累积越明显。
• 四是后面的工序容易开裂。焊缝和热影响区的硬度通常比母材高、延展性差。如果孔口后面还要钻孔、攻丝、缩管、压弯，正好落在缝上就很容易裂。

对不锈钢还有一条要单独提：焊缝区往往是最先生锈的地方。焊接高温把焊缝附近的铬烧掉了表面一层，如果焊后没做酸洗钝化，装到户外或者潮湿环境，往往是焊缝先出现黄斑、锈迹，而不是母材。这种情况不是材料不合格，是焊后表面处理没有跟上，做户外件的客户在下单前最好把这一条写进要求里。

第一件：壁厚要对，薄壁管上差 0.1mm 就是两回事

壁厚是切管参数里最敏感的一个数。穿孔时间、峰值功率、焦点位置、切割速度、气压，全都是按壁厚给的。但管子的实际壁厚，和管子上标的那个数，往往不是一回事。

• 公差带——焊管壁厚通常按正负百分之十左右交货，具体看执行标准和管厂口径；薄壁管的相对偏差更容易踩线
• 同一根管四个面也不均——焊缝那一面因为成型时的金属流动，壁厚常常和另外三面不一样，卡尺四个面各量一次就能看出来
• 厚壁管偏厚——标 2.0 实测 2.15 很常见，按 2.0 给的参数切 2.15，轻则挂渣，重则切不透

后果有多直接？以 1.0mm 以下的薄壁管为例，参数窗口本来就窄，实际壁厚多 0.1mm 就可能切不透，少 0.1mm 就可能烧穿、孔口塌边。这种问题在图纸上完全看不出来，只有把管子拿在手里量才知道。

所以我们的做法是：来料入厂先量，参数按实测值给，不按标称值套。批量件尤其要这么做——同一批订单里混着两个炉批、两个壁厚档，在行情低位、管厂以价换出货的时候是常有的事。

第二件：椭圆度与管口变形，决定孔位往哪漂

管子在被切成零件之前，要先被卡盘夹住、被带着转。这一段夹得准不准，直接决定孔打在管子表面的哪个角度上。

• 圆管的外径与不圆度——管子横截面不是正圆，卡盘夹持时接触点会变，旋转中心跟着偏
• 方管管口的变形——打包带勒、运输磕碰，管口那几十毫米常常被挤得不再方正，卡爪夹上去就是歪的
• 长管的自重下垂——6 米管平放时中段会往下沉，中间段的孔位和两端不是同一条基准线

表现出来就是：单件看着没问题，装上发现孔对不上；或者同一批件里，前几个好、后几个偏。这类偏差很难靠调参数解决，因为根子在管子的形状上。

处理办法也就三条：管口先整形再上机；夹持段避开变形最厉害的那一段；超差明显的管子挑出来单独处理。如果一件管子上孔位要求严（比如要在同一条直线上穿一根通长的销），发图时把这条要求写出来，我们会按统一相位基准来排。

第三件：直线度、长度公差与定尺，别默认管子的两头是齐的

这是最容易被跳过去的一条。6 米定尺管不是一根精密的量棒，它全长有弯曲，长度本身也有公差。

问题出在定位：切管通常以管端作为基准，如果管子的实际长度和图纸上的不一样，或者管子本身是弯的、切的时候在卡盘里转着摆，那一头就跟着飘。切三五件看不出来，切到几十件，尺寸就开始散了。

• 统一基准——同一批件用同一端定位，别一会儿这头一会儿那头
• 按实际长度定尺——图纸上标的是成品长度，下料时要把端部余量算进去（切割面、后续加工、倒角都要留）
• 斜切角度——端头斜切或多角度切口，角度误差会随长度放大，长件比短件更难控

我们的经验是：长度超过 1 米、且要求两端都准的件，图纸上一定要写明以哪一端为基准、另一端是净尺寸还是留余量。这一句话能省掉一轮返工。

第四件：焊缝位置怎么跟图纸对齐——定相位，或者划回避区

前面三件是「管子得先对」，这一件是「图上也得说清」。

焊缝在管子上是客观存在的，图纸要做的不是假装它没有，而是明确让它待在不碍事的地方。通常两种写法：

• 定相位——写明「焊缝朝背面／朝内侧」，也就是规定管子旋转到什么角度时开始切。适合单件上孔位集中在一两个面的情况，最省事。
• 划回避区——写明「距焊缝两侧各 5mm 范围内不开孔、不切槽」，适合一件上孔位分散、绕着管子一圈都有孔的情况。

如果结构上避不开（比如孔位排得很密，注定有几个孔要落在缝上），那就要提前说，而不是等切完再发现。我们一般会做两步：

• 先切一片试样——拿同批的料头，在焊缝位置按几组参数试切，看断面的挂渣情况，选一组能用的。
• 单独调参——焊缝段降速、调整气压与焦点补偿，切完这一段再恢复到母材参数；切口的后处理（打磨、钝化）也单独安排。

这一步不是什么高深技术，就是要多花十分钟的试样时间。但省掉这十分钟，代价往往是整批件的孔口都要返修。

我们这边收到管子之后，会过哪几道

把上面四件落到流程里，我们现在的来料环节大概是这样：

• 第一道 · 找焊缝：每批抽几根，目视加手摸确定焊缝在哪一面、有没有余高、表面处理是否到位，记在工单上
• 第二道 · 量壁厚：卡尺在四个面各量一次，和标称值比对，偏差大的单独放
• 第三道 · 看管口与直线度：管口有无勒痕变形，长管平放看弯曲，长度按实际记录
• 第四道 · 对图纸：孔位和焊缝的相对关系过一遍，能不能定相位、要不要回避区、有没有注定压缝的孔

然后是套料优化 → 当天分项报价 → 首件确认 → 批量生产 → 首件全检。关键点在于：这四道是在开料之前做完的，不是切完发现再说。来料异常我们会在开料前反馈给你，不会自己“切着看”——切完再说的都是返工。

几个近期的例子：

• 某展示道具厂 · 30×30×1.5 方管立柱——每根一面 8 个通孔穿销，首批约四分之一孔口崩边。定相位把焊缝固定转到背面，并对无法避开的 2 个孔单独调参试切，后续批次孔口基本无崩口，打样 2 天、批量 6 天交付
• 某商用厨具厂 · 304 圆管 φ38×1.2 台面支架——管上开槽与另一根管插接。来料实测壁厚只有 1.05mm 左右，按标称 1.2 给的参数会烧穿；改按实测调穿孔功率与焦点后不再烧穿，插接间隙均匀，批量 5 天交付
• 某景观工程 · 316 矩形管 60×40×2.0 廊架——端部 15° 斜切拼接，首批拼缝宽窄不一。改为统一以一端定位、按实际长度定尺下料后，拼缝基本均匀，现场无需二次修割

三个例子的共同点是：改动都发生在开料之前。图纸阶段改一笔是零成本，切完再改是重做。

什么时候别将就：直接换无缝管或精轧管

有些场景，焊缝再怎么躲都不合适，那就别省这个钱：

• 要承压、要密封的件——气密或水压检测时，焊缝里的气孔、未焊透是最常见的漏点
• 要做镜面、镀钛的装饰件——焊缝区组织不同，抛到镜面或者镀完钛之后，那条位置常常还能看出一道影子
• 关键承重的节点——桁架、旋转楼梯中柱、悬挑结构，焊缝区域不该出现在受力最集中的地方
• 后面还要弯管的——弯管时焊缝最好放在中性层，有缝管绕这一条很难保证，无缝管省心得多

无缝管和精轧管在价格上确实要贵出一截，具体差价跟规格、批量、行情有关，以管厂报价为准。但把试错、返修、现场返工的时间算进去，该换的场景换了，通常反而是省钱的那一头。

行业里其实也在往同一个方向使劲。近期公开信息显示，已经有装备厂商把「实时采集工件角度 → 检测到偏差自动修正补压」做成了设备自带能力——行业正在把「发现偏差、自动补偿」这一段交给机器。这当然是好事，但要注意它的边界：设备能补偿的是它自己测得到的偏差，来料本身的焊缝、壁厚不均、管口变形，属于设备闭环之外的那一段，只能在上游解决。换句话说，机器越聪明，越要把来料这一段说清楚，不然它再聪明也只能在错误的基础上跑得更快。

下料前的一张核对表

把上面四件收成一张清单，下单或发图之前逐条对一下，基本能挡掉大部分返工：

• 焊缝在哪一面——要不要定相位？关键孔位能不能避开缝两侧各 5mm？
• 壁厚实测多少——四个面各量一次，按实测给参数还是按标称？
• 管口有没有变形——打包勒痕、运输磕碰，要不要先整形？
• 长度与直线度——以哪一端定位？另一端是净尺寸还是留余量？
• 孔位公差与相位基准——多个孔要不要在同一条直线上？公差给多少合理？
• 后面还有没有工序——要钻孔、攻丝、缩管、弯管、焊接的话，这些位置是不是正好落在焊缝上？

我们这边的流程是：收图收样 → 来料核对（这六条逐条过）→ 套料优化 → 当天分项报价 → 首件确认 → 批量生产 → 首件全检。免费的图纸评估是默认动作，不是等你问才给。DWG / DXF / SAT / STEP 都能收，手画的草图拍张照片也行，我们照样能给你落成一版可切的图。

口径与交期，一并说清楚

管型与规格：圆管 φ10~φ220mm，方管／矩形管边长 20~150mm，壁厚 0.5~6.0mm；标准 6 米管，可整根加工或定尺切割。材质含 201/304/316 不锈钢，碳钢、铝管、铜管同线可做。

加工能力：端头切割、多角度斜切、开孔、切槽、镂空、管管相贯口与插接节点一次成型；切割精度 ±0.05mm，切口光滑、垂直度好；专业套料软件优化排布，材料利用率提升 15%~25%。

来料与质量：入厂核对壁厚、外观与直线度，异常开料前反馈；首件全检 + 过程抽检，精度不达标不出货；原材料可提供材质证书，客户可核验 304/316 成分；焊接组合件支持测压（气密／水压）并出具记录。

交付节奏：免费图纸评估与套料优化建议；新项目当天报价、当天出图；打样 1~3 天，批量订单 3~10 天；1 件起订，打样与量产同线，可衔接弯管、焊接、表面处理一站式交付。

报价方式：分项列明材料费、加工费、表面处理费，拒绝模糊报价和后期加价。

有管子要切，直接把图纸或者样品尺寸发过来——顺手说一句用在哪、什么材质、壁厚多少、批量多少、后面还有没有折弯焊接，我们把来料要核对的事和工艺建议一并列给你。官网 https://www.chaorannanie.com/，咨询谭小姐 13392793595。
