薄板面板按上去发软发响？加厚一档是最贵的解法

设备护板、机柜门板、大面积面板发软——折边、压筋、局部衬板怎么选，参数都在这

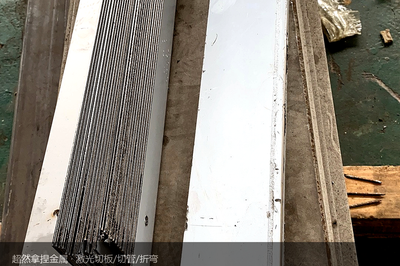

超然拿捏 · 不锈钢钣金加工：面板护板折边、压筋、帽形加强折，切割折弯焊接厂内一条线

做不锈钢钣金加工，设备整机厂的客户最常问的一句是：这么大一块面板，按上去会不会发软、开机了会不会哗哗响？不少图纸拿到手，解法已经写好了——把板加厚一档，1.5 不放心就上 2.0。加厚当然有效，但按刚度账算，这是最贵的一种解法。佛山市超然拿捏金属制品有限公司给整机厂做这类护板、门板、面板，下面把账算清楚。

一、加厚一档：刚度只多一倍多，材料钱多三成

平板的刚度跟厚度的三次方成正比：1.5mm 加到 2.0mm，按 (2.0/1.5)³ 算，刚度只提到 2.4 倍上下，但材料用量和整机重量实打实多了三分之一，批量摊下来不是小数。

而折边和压筋是把同样的材料挪到离板面更远的位置去干活：一张 1.5mm 的面板，四周折边 15~25mm，或者板面加两道压筋，手感立刻从按着发软变成敲上去梆硬——这就是截面形状在起作用，不是板不够厚。

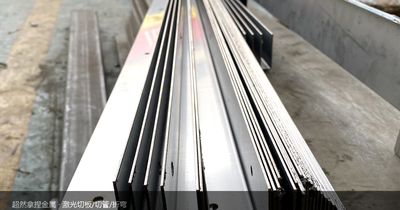

超然拿捏 · 不锈钢钣金加工：面板护板折边、压筋、帽形加强折，切割折弯焊接厂内一条线

二、三条加强路线怎么选

① 四周折边——门板、面板最省事的做法，比焊一圈角钢少焊缝、少打磨、少变形；铰链、锁那一侧受力大，折边留在那一侧
② 压筋——筋高取 3~5 倍板厚（1.5mm 板取 5~8mm），筋间距 150~250mm，筋的走向要跨在跨度方向上；更宽的面板（800mm 以上）中间加一道帽形折，高度 20~40mm，效果最明显
③ 局部衬板——装铰链、脚轮、轴承座、拉手的点，1.5mm 板背后垫一块 2~3mm 衬板，塞焊孔 φ8~10、间距 60~80mm，焊后磨平；只是挂个螺丝的轻载位置，翻边孔或压铆就够了，不必整块加厚

还有一类是响：设备护罩的薄板开机后共振出噪声，这不是强度不够，是固有频率撞上了，加一两道筋把频率改掉，比换厚板管用。

三、压筋件的工序顺序，错了就是返工

先压筋，后开孔、后折边。压筋会拉伸材料，板会轻微起拱，孔位是压完筋之后才准的；反过来先开孔再压筋，孔被拉成长圆，位置也跑了。长面板压完筋要校平，安装面平面度按 1mm/m 收。

三个位置关系要留够：筋上和筋边 30mm 内不开孔；筋端离焊缝 30~50mm——焊完再压筋缝边易裂，压完再焊筋会把缝拉变形；筋做在外观面时，拉丝沿筋长方向一次拉过，凹缝里磨不到的位置提前交代，或者干脆筋放背面更省事。出厂尺寸按压筋后的基准量：切割 ±0.05mm、折弯 ±0.5°。

四、下单说清这四句，方案当天回

① 面板尺寸和板厚——现在是按着发软，还是装上开机后才响，两回事
② 哪面是外观面——决定筋和折边放正面还是背面，拉丝怎么做
③ 板上有什么——孔、拉手、铰链、标牌、铭牌，各自位置标清楚
④ 用在哪——室内干燥还是车间潮湿，潮湿环境优先 304，材质证书可提供

图纸发过来当天回方案和报价：该加厚的地方我们也会直说，能靠折边压筋解决的，不加厚。12000W 海目星激光切板机覆盖板厚 0.5~25mm，广船 200T 数控折弯机，切割、折弯、焊接厂内一条线完成，拉丝是自有产线，镜面、喷砂等表面处理由配套完成；1 件起订，图纸当天报价，常规件 3~10 天交付。
