超然拿捏 · 食品机械加工

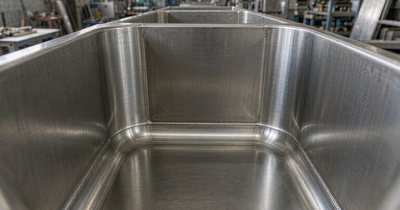

食品机械料斗拐角做成直角，清洗时那点料渣永远冲不干净

圆弧半径、焊缝位置、槽底坡度——食品机械不锈钢件「无死角」要落的四个数

超然拿捏 · 食品机械不锈钢加工：切割折弯焊接厂内一条线，焊后拉丝自有产线

食品机械的不锈钢件被退回来，最常见的理由不是尺寸不对，是洗不干净——拐角里留残料、焊缝边上发黑、槽底有一层水。这类问题的共同点是：它在图纸上就已经定死了，等焊完再抛光，怎么磨都救不回来。下面这四个数，是我们给食品机械厂做料斗、槽体、护板时，每次下单前都会问一遍的。

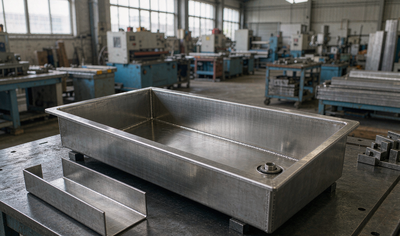

一、拐角：直角改圆弧，圆弧半径有个下限

料斗、接料盘、清洗槽最容易藏污的地方，永远是底和壁交界那条线。做成直角，抹布进不去、水冲不到底，冲完一擦还是有残渣。

① 内拐角圆弧 R≥6mm——食品机械上常见的做法是底与侧壁之间做 R6~R10 的圆弧过渡；浅盘小槽可以放到 R3~R5，但得在图纸上写明，不写就默认按折弯的自然圆角做
② 折弯的自然圆角不够用——1.5mm 板用常规 V 槽折出来，内 R 通常只有 1.5~2mm，离 R6 差得远。要拿大圆角，得拼焊后打磨出圆弧，或加一条圆角嵌条
③ 能折就不拼——U 形槽用整板折两道弯只有两个圆角；用底板加两块侧板拼焊，就多出两条正好落在拐角线上的焊缝
④ 三面交汇的角尽量不做——两面交汇是线，三面交汇是点，那个点是清洗工具最难够到的位置

二、焊缝：位置比打磨更重要

同样是焊完打磨，焊缝位置选对了事半功倍，选错了怎么磨都留沟。

① 焊缝避开物料区的内拐角——拐角线本身要做圆弧，再加一条焊缝，打磨工具伸不进去。焊缝离拐角留出 ≥10~15mm，砂轮才进得去
② 必须连续焊，不能断续焊——断续焊每段之间的空隙就是一条积料槽，水进得去、残渣出不来
③ 余高磨到与母材平齐——留余高就在两侧形成两条台阶缝。我们焊完统一打磨到齐平，再进拉丝线整面处理，纹路连贯才算完
④ 咬边、气孔、未熔合先补焊再打磨——这类缺陷是缝隙，抛光只能盖住表面，洗几遍就露出黑线。发现一律补焊重磨，不靠打磨遮
⑤ 焊丝跟母材配对——304 配 ER308/308L，316L 配 ER316L；焊后那层氧化色建议做酸洗钝化（配套完成），不然焊缝区会比母材先出锈点

三、排水：槽底坡度与排净口位置

存水比存料更麻烦——常温湿环境放久了就是锈点和异味。槽体类两个硬指标：

① 槽底坡度 ≥1%~2%——每米长降 10~20mm，方向朝排净口。坡度要写在图纸上，现场靠目测找坡，十有八九找反
② 排净口在最低点、管口与槽底齐平——管口高出槽底哪怕 1mm，那一圈就是长期积水的水线
③ 拉丝纹路顺排水方向——顺坡向的竖纹不挂料，横纹会形成一排小台阶，擦洗时抹布被纹路挡住。纹路方向也要标进下料图

四、能拆的别焊死，能少的别多

① 加强筋、支脚焊在物料侧背面——内壁就是完整一张板，没有凸起的缝
② 要拆洗的盖板用快拆——但螺栓头本身是新死角：能用焊接螺柱放背面就放背面，必须正面拧紧的选圆头或蝶形螺母，少用内六角（六角孔会积料）
③ 一块板折弯代替三块拼焊——每少一条缝，就少一处要打磨、要检查的地方

五、下单时把这五句写清，我们照做

① 哪一面接触物料——只标接触面，非接触面按普通件做，省下打磨成本
② 怎么清洗——高压水冲、浸泡、蒸汽还是人工擦；蒸汽和热水对焊缝致密性要求更高
③ 接触什么介质——含酸、含盐、含油脂三种工况材质差别大：食品机械常用 304，含盐或酸性偏高时上 316L，材质证书随货可提供
④ 表面要什么——拉丝 180#~320#，还是镜面；粗糙度要求写进图纸
⑤ 要不要拆洗、多久拆一次——决定紧固件选型

我们承接的范围：机架、料斗、清洗槽体、接料盘、导轨护板、护罩面板这类食品机械不锈钢定制件，切割、折弯、焊接厂内一条线完成，焊后拉丝表面处理是自有产线，镜面、喷砂、酸洗钝化配套完成。切割 ±0.05mm、折弯角度 ±0.5°；1 件起订，图纸当天报价，常规件 3~10 天交付。压力容器的整罐制造不做，只做罐体配套结构件与非承压槽体。
